光纤切换器/DVI切换器

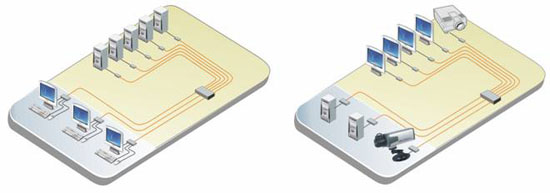

DVI切换器方案图示
- 使用OSD菜单或串口界面操作
Access the system using the OSD or serial interface
-
可以接入单显示、双显示或四显示器服务器或交叉切换Configurable for use as a single, dual, or quad-head KVM switch or a Crosspoint switch
-
最多支持到16个独立用户操作Up to 16 independent user
-
可扩展到1024台电脑的集中管控Expandable to allow connection to 1024 computers
-
KVM切换器模式下，允许屏幕内容分享到一个或多个显示屏 switch mode can be set to a special mode allowing the screen contents to be displayed on one or more additional screens
-
在KVM切换器模式下，电脑或控制端口可以被设置成USB2.0端口In the KVM Switch Mode, CPU and CON Ports can be configured as USB2.0 ports
- 在交叉切换模式下，可以设置DVI切换器到32输入到16输出
In the Crosspoint router mode the Orion can be configured for 32 input to up to 16 outputs
- 在多路中继模式下，可以设置成32路输入到16路输出
In the Multiplex Repeater mode the Orion can be configured for 32 inputs to up to 16 outputs
- 模块化设计便于安装
Modular design for easy configuration
可使用光纤或网线为传输介质for fiber or CATx cabling
- 支持串口和音频
Optional serial and audio features
-
教学模式下，老师可以将屏幕内容切换到任一个学生的屏幕上。The student/teacher configuration allows the screen contents to be switched to or from any connected workstation to another
-
使用OSD菜单，易于设备，方便切换Easy configuration and switching using the convenient on-screen display and menus
-
延伸距离:
使用网线400 feet (140 M) over CATx cable
使用62.5的多模光纤650 Feet (200M) over multimode fiber (62.5祄)
使用50的多模光纤1,300 feet (400M) over multimode fiber (50祄)
使用9的单模光纤33,000 feet (10KM) over singlemode fiber (9祄)
-
支持DVI-D分辨率1920X1200@60HZ Supports DVI-D video (1920 x 1200 @ 60Hz)
-
支持USB键盘鼠标Supports USB keyboard / mouse
-
16 / 24 Bit auto-switching or 24 Bit color
- LED显示电源和连接状态
LED indicators for power and link status
- 双电源输入
Dual power supply option
- ORION作为一个多功能的DVI KVM切换器，它提供两种操作模式：KVM切换器或交叉切换器。每种模式下，它可以选择多种切换方式：键盘命令，串口模式和图形界面。
The Orion multifunction DVI KVM Switch is a unique product that offers two operating modes in a single product; a KVM Switch or a Crosspoint switch. Each operating mode can also be configured to support several different system arrangements.? Selecting / switching channels can be done by keyboard commands, serial tring commands, or over a graphical web interface.
ORION融合了ROSE的DVI五类线和光纤延长器的长处。它可以提供单显示，双显示或四显示器，本地操作和串口音频选择。每个视频源通过发射端模块连接，每个显示通过接收端模块连接。The Orion interfaces to Rose Electronics DVI CATx or fiber extender family.? These extenders offer single, dual, or quad head video, local access and serial/audio options.? Each video source connects to a transmitter and each video display connects to a receiver.? The transmitter and receiver model depends upon the application the Orion is set-up for.
Connect other Orion units to the main unit and you can now have access up to 1024 computers from the user stations.?
Select the Crosspoint switch operating mode and each of the input ports can be switched to an output port. This offers the flexibility of switching 1 to 32 DVI signals to 1 to 16 DVI monitors or 16 DVI signals to 32 DVI monitors.?
In the Multiplex Repeater mode the Orion can be configured for 32 inputs to up to 16 outputs
- 产品优势
KVM切换器
16用户操作32台单显示电脑
8用户操作16台双显示电脑
4用户操作8台四显示电脑
交叉切换Crosspoint Router
1-32个DVI信号输出到16个DVI显示器
16路DVI信号输出到32个DVI显示器
多路中继模式
32输入到16路输出
支持DVI-D分辨率高达1920X1200
支持网线，单模和多模光纤传输
支持USB HID设备
支持通过OSD菜单或串口控制
光纤矩阵KVM切换器部件编号
KVM / Crosspoint Switch -多模光纤8用户光纤矩阵KVM切换器
ORS-FM08x08 8x8多模光纤KVM，8用户管理8台电脑，多模光纤，DVI显示, USB HID ORS-FM08x16 8x16多模光纤KVM，8用户管理16台电脑，多模光纤，DVI显示, USB HID ORS-FM08x24 8x24多模光纤KVM，8用户管理24台电脑，多模光纤，DVI显示, USB HID ORS-FM08x32 8x32多模光纤KVM，8用户管理8台电脑，多模光纤，DVI显示, USB HID ?KVM / Crosspoint Switch - 多模光纤16用户光纤矩阵KVM切换器
ORS-FM16x08 16x8多模光纤KVM，16用户管理8台电脑，多模光纤，DVI显示, USB HID ORS-FM16x16 16x16多模光纤KVM，16用户管理16台电脑，多模光纤，DVI显示, USB HID ORS-FM16x24 16x24多模光纤KVM，16用户管理16台电脑，多模光纤，DVI显示, USB HID ORS-FM16x32 16x32多模光纤KVM，16用户管理16台电脑，多模光纤，DVI显示, USB HID ?KVM / Crosspoint Switch -单模光纤8用户光纤矩阵KVM切换器
ORS-FS08x08 8x8单模光纤KVM，8用户管理8台电脑，单模光纤，DVI显示, USB HID ORS-FS08x16 8x16单模光纤KVM，8用户管理16台电脑，单模光纤，DVI显示, USB HID ORS-FS08x24 8x24单模光纤KVM，8用户管理24台电脑，单模光纤，DVI显示, USB HID ORS-FS08x32 8x32单模光纤KVM，8用户管理32台电脑，单模光纤，DVI显示, USB HID ?KVM / Crosspoint Switch -单模光纤16用户光纤矩阵KVM切换器
ORS-FS16x08 16x8单模光纤KVM，16用户管理8台电脑，单模光纤，DVI显示, USB HID ORS-FS16x16 16x16单模光纤KVM，16用户管理16台电脑，单模光纤，DVI显示, USB HID ORS-FS16x24 16x24单模光纤KVM，16用户管理24台电脑，单模光纤，DVI显示, USB HID ORS-FS16x32 16x32单模光纤KVM，16用户管理32台电脑，单模光纤，DVI显示, USB HID
多模光纤接收端模块（用户工作站，接入DVI显示器）
ORR-SRDFM0D1D 接收端模块，只有视频，多模光纤 ORR-SRDFMHD1D 接收端模块，接收DVI视频和USB HID, 单显示，多模光纤 ORR-SRDFMHD2D 接收端模块，接收DVI视频和USB HID, 双显示，多模光纤 /AUD 音频和串口选择Audio / Serial Option 单模光纤接收端模块（用户工作站，接入DVI显示器）
ORR-SRDFS0D1D 接收端模块，只有视频，单模光纤 ORR-SRDFSHD1D 接收端模块，接收DVI视频和USB HID, 单显示，单模光纤 ORR-SRDFSHD2D 接收端模块，接收DVI视频和USB HID, 双显示，单模光纤 /AUD 音频和串口选择Audio / Serial Option
多模光纤发射端模块（接入DVI服务器）
ORT-DLDFM0D1D 发射端模块，只有视频，多模光纤 ORT-DLDFMHD1D 发射端模块，接收DVI视频和USB HID, 单显示，多模光纤 ORT-DLDFMHD2D 发射端模块，接收DVI视频和USB HID, 双显示，多模光纤 /AUD 音频和串口选择Audio / Serial Option 单模光纤发射端模块（接入DVI服务器）
ORT-DLDFS0D1D 发射端模块，只有视频，单模光纤 ORT-DLDFSHD1D 发射端模块，接收DVI视频和USB HID, 单显示，单模光纤 ORT-DLDFSHD2D 发射端模块，接收DVI视频和USB HID, 双显示，单模光纤 /AUD 音频和串口选择Audio / Serial Option
