CE750 显示器和USB及串口信号延长器

CE750是一款具备讯号自动补偿与RS-232序列功能的USB KVM讯号延长器，通过CE750，可从一组远程的USB控制端(USB键盘、显示器及USB鼠标)存取电脑系统。
由于具备从远程控制端管理电脑系统的能力，CE750适用于各种应用环境。通过CE750 USB KVM讯号延长器，企业可将控制端设置于能方便、安全存取的地点，以远离工厂楼层的尘埃及脏乱，以及建筑工地恶劣环境影响等。
创新设计的CE750在近端及远程装置均提供RS-232连接端口，方便使用者连接串口终端机以进行组态(近端装置)设定，或连接如触控屏幕与条形码扫描仪等串口设备(远程装置)。。

◆系统可延长到150公尺远
◆使用低价的Cat5 STP线(未附STP线)
◆适合PS/2的计算机
◆近端、远程皆有控制端
◆支持随插即用，只要接线即可
◆支持SVG/SVGA/Multisync屏幕

通过Cat 5e线材连接近端与远程装置，最远可达150M

支持双控制端操作–可从近端及远程控制端 (USB键盘、USB鼠标与显示器) 管理电脑

内建ASIC芯片，提供更高的可靠性与兼容性

配备USB键盘与USB鼠标端口

提供RS-232串行端口–可连接至串口终端机以进行组态(近端装置)设定，或连接至触控屏幕与条形码扫描仪等串口设备(远程装置)

支持立体声喇叭与立体声麦克风

USB电流过载侦测与保护功能

提供面板按钮选择功能(仅支持近端装置)–可通过按钮切换选择近端及自动操作模式

内建8KV/15KV静电保护(接触放电8KV；空气放电15KV)及2KV突波保护

手动/自动讯号增益控制功能-可依距离远近手动/自动补强讯号传输强度

超高视讯分辨率–最高达1920 × 1200@60Hz (30m)；1600 × 1200@60Hz(150M)；1280 × 1024@60Hz(200M)

支持VGA、SVGA、SXGA(1280 × 1024)、UXGA(1600 × 1200)及Multisync屏幕；近端屏幕支持DDC、DDC2、DDC2B功能

支援热插拔

可安装于机架上

安装简易– 无需加装其它软件，只要依指示完成线材连接即可

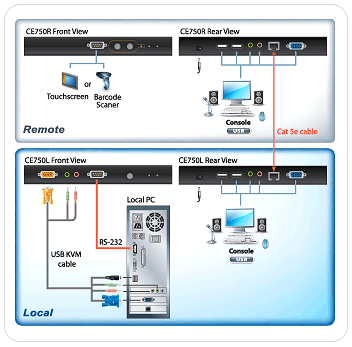

产品连线示意图
ce750

功能			CE750L	CE750R
界面	控制端	键盘	1xUSB Type A 母头(白)
		显示器	1xHDB-15 母头(蓝)
		鼠标	1xUSB Type A 母头(白)
		扬声器	1xMini Stereo Jack 母头(绿)
		麦克风	1xMini Stereo Jack 母头(粉红)
		RS-232	1xDB-9 母头(黑)	1xDB-9 公头(黑)
		端对端	1xRJ-45 母头
		电源	1xDC电源插座
	电脑端	键盘/显示器/鼠标	1xSPHD-15 母头(黄)	N/A
		扬声器	1xMini Stereo Jack 母头(绿)	N/A
		麦克风	1xMini Stereo Jack 母头(粉红)	N/A
LED指示灯	近端		1(绿)	N/A
	远端		1(绿)	1(绿)
	连线		N/A	1(绿)
	增益控制		N/A	1(橘)
开关	选择模式		1x按钮	N/A
	增益控制		N/A	2x按钮
模拟功能	键盘/鼠标		USB
视频分辨率			1920x1200@60Hz (30m); 1600x1200@60Hz (150m); 1280x1024@60Hz (200m)
耗电量			DC 5.3V/3.0W	DC 5.3V/4.2W
操作环境	操作温度		0 - 50°C
	贮存温度		-20 - 60°C
	温度		0-80% RH, 无凝结
型体属性	外壳		金属
	重量		0.49 Kg	0.49 Kg
	尺寸 ( 长x 宽x 高)		20.00 x 8.00 x 2.50 cm
