CE600 DVI KVM信号延长器

CE600是一款具备RS-232序列功能的DVI USB KVM信号延长器，通过该产品，可从一组远程的控制端(USB键盘、显示器及鼠标)访问电脑系统。由于CE600具备从远程控制端管理电脑系统的能力，可将控制端设置于方便访问的地点，并将系统设备摆放于安全位置，以远离工厂楼层的尘埃及脏乱或是建筑工地恶劣环境影响等，使用者能从远距离操控系统设备。

CE600通过一条Cat 5e线材(DVI Single Link)传输信号，支持分辨率最高达1920x1080。

* 通过第2条Cat 5e 线材传输HDCP, RS-232, 以及麦克风信号。



产品特性

通过Cat 5e线缆连接近端与远程设备，最远可达60米

可从一组远程的控制端(最远可达60米)访问电脑或KVM设备

具备ATEN独特技术，通过一条Cat 5e线缆传输影音信号

通过第二条Cat 5e线缆传输HDCP、RS-232、麦克风信号

手动补偿控制可依距离远近依序补强信号传输强度

RS-232串口连接端口–可连接串口终端机或串口设备，例如触控式屏幕与条形码扫描仪(速率115200 bps)

音频功能–支持立体声喇叭及麦克风

内建8KV/15KV静电保护(接触放电8KV；空气放电15KV)

支持宽屏幕

高视频分辨率–最高达1920x1200@60Hz 30米；1024x768@60Hz 60米--信号经过长距离传递依旧拥有绝佳的屏幕效果

支持热插拔

可安装于机架上

无需软件即可轻松完成安装–仅需于设备接上连接线

支持固件更新

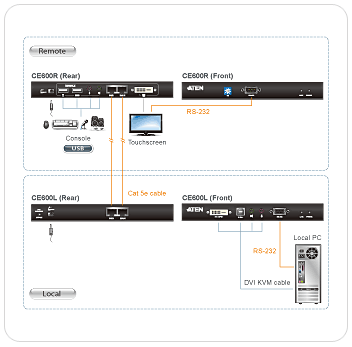

产品连线示意图

产品规格

功能			CE600L	CE600R
接口	控制端	键盘	N/A	1 x USB Type A 母头 (白)
		显示器	N/A	1 x DVI-D 母头 (白)
		鼠标	N/A	1 x USB Type A 母头 (白)
		扬声器	N/A	1×Mini Stereo Jack 母头 (绿)
		麦克风	N/A	1× Mini Stereo Jack 母头 (粉红)
	电脑端	显示器	1 x DVI-D 母头 (白)	N/A
		扬声器	1× Mini Stereo Jack 母头 (绿)	N/A
		麦克风	1× Mini Stereo Jack 母头 (粉红)	N/A
		USB	1 x USB Type B 母头 (白)	N/A
	RS-232		1 x DB-9 母头 (黑)	1 x DB-9 公头 (黑)
	电源		1 x DC Jack
	端对端		2 x RJ-45 母头 (黑)
LED指示灯	联机		1 (绿)
	电源		1 (绿)
开关	EQ调整		N/A	1 x 8段式旋钮
	软件更新		1 x 滑动开关	N/A
仿真功能	键盘/鼠标		USB
显示器			1920 x 1200 @ 60Hz (30 m); 1024 x 768 @ 60Hz (60 m);
视频分辨率			DC5.3V/2.65 W	DC5.3V, 4.24 W
作业环境	操作温度		0–50°C
	储存温度		-20–60°C
	湿度		0–80% RH,无凝结
机体属性	外壳		金属
	重量		0.48 kg
	尺寸(长×宽×高)		20.20 x 8.54 x 2.50 cm	20.20 x 8.70 x 2.50 cm
