CE350 PS2 KVM信号延长器

CE350是款具备自动信号补偿功能以及RS-232串口功能的PS/2接口KVM信号延长器，可让使用者通过一组由PS/2键盘、显示器、鼠标所组成的PS/2控制端远程访问电脑系统。CE350能将控制端设置于方便存取的地点，并将系统设备摆放于安全位置，同时避免尘埃、脏乱与严苛的环境影响，让使用者能长距离部署系统设备。

产品特点

通过Cat 5e线材可延伸本地与远程设备的距离达150 m

可调式增益控制功能 - 可依距离远近以手动方式补强信号传输强度

双控制端操作 - 可通过本地与远程键盘、显示器与鼠标所组成的控制端操控系统

内建ASIC芯片，提供更高的可靠性与兼容性

具备自动信号补偿(ASC)与储存设定功能

RS-232串口连接端口 - 可连接串口终端机或串口装置，例如触控式显示器与条形码扫描仪(速率115200 bps)

音频功能 - 支持立体声扬声器及麦克风

按键操作模式选择(限本地设备) - 通过单一按键可选择本地端操控与自动操控模式

内建8KV/15KV静电保护(接触电压8KV；空气电压15KV)与2KV突波保护

高视频分辨率 - 1920 x 1200@60Hz(30 m), 1600 x 1200@60Hz(150 m)

高质量音频 - 即使距离150 m远仍可维持高音频质量

支持宽屏

支持VGA, SVGA, SXGA(1280x1024), UXGA(1600x1200), WUXGA(1920x1200)以及multisync显示器；本地显示器支持DDC, DDC2与DDC2B

支持热插拔

可安装于机架

不须软件即可轻松完成安装 - 仅须于设备间接上连接线

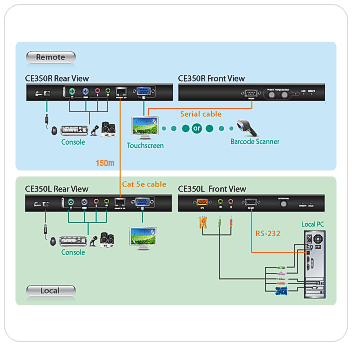

产品连线示意图
CE770
产品规格

功能			CE350L	CE350R
接口	控制端连接端口	键盘	1 x 6-pin Mini-DIN 母头 (紫)
		显示器	1 x HDB-15 母头 (蓝)
		鼠标	1 x 6-pin Mini-DIN 母头 (绿)
		扬声器	1 x Mini Stereo Jack 母头 (绿)
		麦克风	1 x Mini Stereo Jack 母头 (紫)
	电脑端连接端口	键盘/ 显示器/ 鼠标	1 x SPHD-17 母头 (黄)	N/A
		扬声器	1 x Mini Stereo Jack (绿)
		麦克风	1 x Mini Stereo Jack (粉红)
	RS-232		1 x DB-9 母头 (黑)	1 x DB-9 公头 (黑)
	设备至设备		1 x RJ-45 母头
	电源		1 x DC Jack (黑)
LED指示灯	本地		1 (绿)	N/A
	远程		1 (绿)	1 (红)
	连线		N/A	1 (橘)
	影像补偿		N/A	1 (蓝)
按键	操作模式选择		1 x 按键	N/A
	补偿/上		N/A	1 x 按键
	补偿/下		N/A	1 x 按键
信号仿真	键盘/鼠标		PS/2
视频分辨率			1920 x 1200@60Hz (30 m); 1600 x 1200@60Hz (150 m); DDC, DDC2, DDC2B
耗电量			DC5.3V/3.38W	DC5.3V/4.77W
作业环境	操作温度		0 - 50°C
	储存温度		-20 - 60°C
	湿度		0-80% RH, 无凝结
机体属性	外壳		金鼠
	重量		0.49 kg	0.48 kg
	尺寸 (长 x 宽 x 高)		20.00 x 8.00 x 2.50 cm
